Was ist PoE – Power over Ethernet? Strom und Daten durch ein einziges Kabel
Stellen Sie sich vor: Sie montieren einen neuen WLAN-Access Point an der Decke – an einer Stelle, an der zwar ein Netzwerkkabel liegt, aber keine Steckdose in der Nähe ist. Früher bedeutete das: Elektriker rufen, Kabel ziehen, Dose setzen. Heute bedeutet das: Kabel einstecken, fertig.
Das macht PoE – Power over Ethernet. Es liefert Strom und Datenkommunikation über dasselbe Netzwerkkabel – ohne zweite Leitung, ohne Netzteil, ohne Steckdose.
Teil 1: PoE für Einsteiger
1. Was ist PoE in aller Kürze?
PoE steht für Power over Ethernet – auf Deutsch: Strom über das Netzwerkkabel.
Ein normales Ethernet-Kabel hat 8 Drähte (4 Paare). Für die Datenübertragung werden davon je nach Geschwindigkeit nicht alle benötigt. PoE nutzt diese Drähte doppelt: für Daten und für Gleichstrom.
Das Ergebnis: Das Gerät am Ende des Kabels – ein Access Point, eine IP-Kamera, ein VoIP-Telefon – bekommt gleichzeitig seine Netzwerkverbindung und seinen Strom geliefert. Kein Netzteil, kein zweites Kabel.
Analogie: Stellen Sie sich eine Wasserleitung vor, die gleichzeitig Warmwasser (Strom) und Kaltwasser (Daten) in einem einzigen Rohr liefert. Am Gerät wird beides getrennt und jeder Anteil dort verwendet, wo er gebraucht wird.
2. Warum ist PoE so praktisch?
Die Antwort liegt im Montageort. Geräte, die PoE nutzen, hängen fast immer dort, wo keine Steckdose ist:
- WLAN-Access Points – an der Decke, im Treppenhaus, auf dem Dachboden
- IP-Überwachungskameras – unter dem Dachvorsprung, an der Hauswand
- VoIP-Telefone – auf dem Schreibtisch, ohne Steckdose in Reichweite
- Türsprechanlagen & Zugangssysteme – am Eingangsbereich
- Wettersensoren, IoT-Geräte – im Außenbereich
Ohne PoE bräuchte jedes dieser Geräte ein eigenes Netzteil und eine eigene Steckdose. Mit PoE reicht das Netzwerkkabel, das sowieso verlegt werden muss.
Weitere Vorteile:
- Zentrale Stromversorgung: Der PoE-Switch hängt im Verteilerraum an einer USV (unterbrechungsfreie Stromversorgung). Fällt der Strom aus, laufen alle PoE-Geräte weiter – Kameras, Access Points, Telefone. Das ist mit einzelnen Netzteilen an der Decke kaum realisierbar.
- Fernsteuerung: Ein PoE-Switch kann einzelne Ports per Software abschalten und wieder einschalten – das ist ein „Remote-Reboot” für das angeschlossene Gerät. Bei einem hängenden Access Point: Port kurz aus, Port wieder an. Fertig, kein Leitern-Steigen nötig.
- Weniger Kabel, weniger Chaos: Eine Infrastruktur statt zwei.
3. Wie funktioniert PoE technisch – einfach erklärt?
Bevor ein PoE-Switch Strom auf ein Kabel schickt, führt er einen kurzen Erkennungs-Dialog mit dem angeschlossenen Gerät:
- Suchen: Der Switch schickt einen kleinen Testimpuls auf den Port. Er sucht nach einer charakteristischen elektrischen Signatur – einem Widerstand von etwa 25 kΩ. Den hat nur ein echtes PoE-fähiges Gerät eingebaut.
- Klassifizieren: Wenn die Signatur stimmt, fragt der Switch: „Wie viel Strom brauchst du?” Das Gerät antwortet mit seiner Klasse (0–8). Die Klasse bestimmt das Leistungsbudget.
- Einschalten: Erst jetzt schaltet der Switch den Strom frei – mit der passenden Leistung.
- Überwachen: Während des Betriebs überwacht der Switch ständig den Stromverbrauch. Zieht ein Gerät plötzlich viel mehr Strom als vereinbart (z.B. Kurzschluss), schaltet der Port sofort ab. Das schützt Kabel, Switch und Gerät.
Dieses Handshake-Verfahren ist der Grund, warum PoE sicher ist: Kein blindes Drauflosstromgeben, kein Risiko für Geräte ohne PoE-Unterstützung.
4. PoE-Standards – welche gibt es?
Hier wird es schnell verwirrend, weil die Hersteller verschiedene Begriffe verwenden. Das Wichtigste in der Übersicht:
| Standard | IEEE-Norm | Max. Leistung am Gerät | Typische Geräte |
|---|---|---|---|
| PoE | 802.3af (2003) | 12,95 W | VoIP-Telefone, einfache Kameras |
| PoE+ | 802.3at (2009) | 25,5 W | WLAN-Access Points, PTZ-Kameras |
| PoE++ (4-Pair) | 802.3bt Typ 3 (2018) | 51 W | High-End-APs (WiFi 6/7), Thin Clients |
| PoE++ (4-Pair) | 802.3bt Typ 4 (2018) | 71,3 W | Industrie-PCs, Videokonferenz-Systeme |
Die wichtigste Faustformel:
- Einfache Kamera, VoIP-Telefon → PoE (802.3af) reicht
- WLAN-Access Point (fast alle modernen) → PoE+ (802.3at) mindestens
- UniFi U7 Pro, Multi-Radio-APs, LiDAR-Geräte → PoE++ (802.3bt) notwendig
Rückwärtskompatibilität: Ein PoE++-Switch kann auch PoE- und PoE+-Geräte versorgen. Das Aushandeln der Leistungsklasse geschieht automatisch. Umgekehrt funktioniert es nicht: Ein PoE-Switch (802.3af) kann kein PoE++-Gerät mit ausreichend Strom versorgen.
5. Was ist ein PoE-Switch?
Ein PoE-Switch ist ein normaler Switch, der zusätzlich Strom auf seine Ports legen kann. Er ist das Herzstück jeder PoE-Installation.
Der wichtigste Kennwert ist dabei nicht die Leistung pro Port, sondern das PoE-Budget – die Gesamtleistung, die der Switch auf alle Ports zusammen verteilen kann.
Beispiel: Ein Switch hat 8 Ports mit je 30 W (PoE+) – das wären 240 W theoretisch. Das PoE-Budget des Switches beträgt aber nur 120 W. Das bedeutet: Wenn alle 8 Ports gleichzeitig maximal ziehen, reicht es nicht. In der Praxis zieht kein Gerät dauerhaft sein Maximum – aber man muss das Budget im Auge behalten.
UniFi PoE-Switches zeigen im Controller den aktuellen PoE-Verbrauch pro Port in Echtzeit an – sehr praktisch zur Überwachung und Planung.
6. Was ist Passive PoE – und warum ist es gefährlich?
Neben dem IEEE-Standard gibt es Passive PoE – ein proprietäres Verfahren, das vor allem bei günstigen Herstellern und älterem Ubiquiti-Equipment vorkommt.
Der entscheidende Unterschied: Bei Passive PoE gibt es keinen Erkennungs-Handshake. Der Switch legt einfach Spannung auf den Port – ob das angeschlossene Gerät PoE unterstützt oder nicht. Das kann Geräte ohne PoE-Schutz beschädigen oder sogar zerstören.
Passive PoE in der Praxis:
- Ältere Ubiquiti-Geräte (NanoStation, Rocket, airMAX) nutzen oft 24V Passive PoE
- Die Spannung ist fest (meist 24V oder 48V) und nicht verhandelbar
- Passive PoE-Injektoren sind günstig, aber nicht kompatibel mit IEEE-Standard-Geräten
Die goldene Regel: Niemals einen IEEE-802.3af/at/bt-PoE-Switch mit einem Passive-PoE-Gerät verbinden und umgekehrt – ohne vorher die Spezifikationen zu prüfen. Im Zweifel: immer bei uns nachfragen, bevor Geräte beschädigt werden.
Moderne UniFi-Geräte (seit ca. 2015) nutzen ausschließlich IEEE-Standard-PoE. Passive PoE ist ein Auslaufmodell.
7. PoE-Injector – wenn der Switch kein PoE kann
Was, wenn der vorhandene Switch kein PoE hat, aber ein einzelnes Gerät (z.B. eine Kamera) damit versorgt werden soll?
Dafür gibt es den PoE-Injector (auch: PoE-Midspan). Das ist ein kleines Gerät mit zwei RJ45-Buchsen:
Der Injector hängt zwischen Switch und Gerät und „injiziert” den Strom in das Kabel. Am Gerät kommt normales PoE-Ethernet an – es weiß nichts davon.
Sinnvoll für: Einzelne Nachrüstungen, wenn nur ein oder zwei Geräte PoE brauchen und ein Switch-Wechsel unverhältnismäßig wäre.
Nicht sinnvoll für: Mehr als zwei oder drei Geräte – dann ist ein PoE-Switch die wirtschaftlichere und übersichtlichere Lösung.
8. PoE in UniFi – was man wissen muss
UniFi-Access Points (U6 Lite, U6 Pro, U7 Pro, etc.) sind fast alle auf PoE angewiesen – sie haben kein Netzteil. Das ist kein Nachteil, sondern ein Designprinzip: Die Stromversorgung gehört in den Schrank, nicht an die Decke.
Typische UniFi-Anforderungen:
| UniFi-Gerät | Benötigter PoE-Standard | Typischer Verbrauch |
|---|---|---|
| U6 Lite | PoE (802.3af) | ~6,5 W |
| U6 Pro | PoE+ (802.3at) | ~12,5 W |
| U7 Pro | PoE++ (802.3bt) | ~21 W |
| U7 Pro Max | PoE++ (802.3bt) | ~30 W |
| UniFi Protect Cameras | PoE (802.3af) | ~8–12 W |
Wichtig: Der UniFi-Controller zeigt für jeden Switch-Port den aktuellen PoE-Verbrauch an. Das ist Gold wert bei der Planung: Man sieht sofort, ob das PoE-Budget des Switches ausreicht, und kann Ports priorisieren.
Power Cycle per Controller: Hängt ein Access Point, reicht ein Klick im Controller → Gerät → „PoE-Port neu starten”. Das ist der Remote-Reboot ohne Leiter.
Teil 2: PoE für Profis
Das technische Fundament für alle, die es genau wissen wollen.
9. Der IEEE 802.3bt-Standard im Detail: Wie Strom über Drähte fließt
Ein Cat5e/Cat6-Kabel hat 8 Drähte, aufgeteilt in 4 verdrillte Paare:
- Paar 1: Pins 1, 2 (orange)
- Paar 2: Pins 3, 6 (grün)
- Paar 3: Pins 4, 5 (blau)
- Paar 4: Pins 7, 8 (braun)
Für PoE (802.3af/at) gibt es zwei Methoden, Strom zu übertragen:
Mode A (Alternative A): Strom fließt über die Datenpaare (Pins 1/2 und 3/6). Plus auf einem Paar, Minus auf dem anderen. Die Datensignale liegen als hochfrequente Signale darüber – sie stören sich gegenseitig nicht, weil Datensignale AC-Signale sind und der Strom DC ist.
Mode B (Alternative B): Strom fließt über die ungenutzten Paare (Pins 4/5 und 7/8) – die bei 100 Mbit/s-Verbindungen nicht für Daten gebraucht werden.

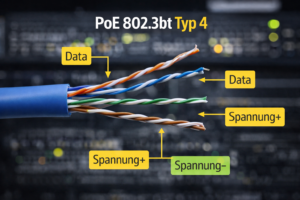

Bei PoE++ (802.3bt) werden alle 4 Paare genutzt – sowohl für Daten (bei Gigabit/10G) als auch für Strom. Das verdoppelt die mögliche übertragene Leistung auf bis zu 71,3 W am Gerät (90 W am Switch-Port, der Rest geht im Kabel als Wärme verloren).
Kabelverluste: Das Kabel selbst hat einen Widerstand. Bei langen Kabelstrecken (nahe der 100m-Grenze) und hohem Strombedarf kann der Spannungsabfall erheblich sein. Ein 802.3bt-Gerät, das 50 W braucht, bekommt über 100m Cat5e vielleicht nur noch 43 W am Gerät an – das muss man bei der Planung einkalkulieren.
Faustregel für Kabelverluste: Pro 100m Kabel und 1A Strom verliert man ca. 9V bei Cat5e. Bei Cat6a ist der Verlust geringer.
10. PoE-Klassen (Power Classes) – die Verhandlungssprache
Die Leistungsklasse wird zwischen Switch und Gerät in zwei Stufen verhandelt:
Stufe 1: Physische Klassifizierung (Widerstand) Das Gerät hat einen Widerstand zwischen den Detektions-Pins. Der Switch misst diesen Widerstand und schließt auf die Klasse.
Stufe 2: LLDP-Aushandlung (Layer 2) Moderne Geräte nutzen das LLDP-Protokoll (Link Layer Discovery Protocol) um ihre genauen Leistungsanforderungen digital zu kommunizieren. Das ist präziser als die physische Klasse und ermöglicht feingranulare Budgetplanung.
| Klasse | Max. Leistung Gerät | Max. Leistung Switch-Port | Standard |
|---|---|---|---|
| 0 | 12,95 W | 15,4 W | 802.3af |
| 1 | 3,84 W | 4,0 W | 802.3af |
| 2 | 6,49 W | 7,0 W | 802.3af |
| 3 | 12,95 W | 15,4 W | 802.3af |
| 4 | 25,5 W | 30,0 W | 802.3at |
| 5 | 40 W | 45 W | 802.3bt Typ 3 |
| 6 | 51 W | 60 W | 802.3bt Typ 3 |
| 7 | 62 W | 75 W | 802.3bt Typ 4 |
| 8 | 71,3 W | 90 W | 802.3bt Typ 4 |
Die Differenz zwischen „Switch-Port” und „Gerät” ist der Kabelverlust – den nimmt der IEEE-Standard in seiner Planung bereits vorweg.
11. PoE-Budget-Planung – so berechnet man es richtig
Das PoE-Budget eines Switches ist die maximale Gesamtleistung, die er auf alle PoE-Ports zusammen abgeben kann. Es ist nicht gleich der Summe aller Port-Maxima.
Beispiel-Berechnung für eine typische Finca-Installation:
| Gerät | Anzahl | Verbrauch (typisch) | Gesamt |
|---|---|---|---|
| UniFi U6 Pro (AP) | 3 | 12,5 W | 37,5 W |
| UniFi U7 Pro (AP) | 1 | 21 W | 21 W |
| UniFi G4 Dome Kamera | 4 | 8 W | 32 W |
| VoIP-Telefon | 2 | 5 W | 10 W |
| Summe | 100,5 W |
Empfehlung: 20–30% Puffer einplanen → Switch mit mindestens 130 W PoE-Budget wählen.
Warum Puffer? Geräte ziehen beim Hochfahren kurzzeitig mehr Strom als im Betrieb (Inrush Current). Außerdem können zukünftige Erweiterungen das Budget schnell aufbrauchen.
UniFi-Switches mit gutem PoE-Budget:
- USW-24-PoE: 95 W Budget
- USW-48-PoE: 195 W Budget
- USW-Pro-24-PoE: 400 W Budget
- USW-Pro-48-PoE: 600 W Budget
12. PoE und Kabelqualität – warum das Kabel plötzlich wichtig wird
Bei reinen Datenkabeln ist die Qualität ab Cat5e für die meisten Anwendungen ausreichend. Bei PoE – insbesondere PoE++ – kommt eine neue Dimension hinzu: Wärmeerzeugung.
Strom durch einen Widerstand erzeugt Wärme (P = I² × R). Bei 802.3bt mit bis zu 1,7 A pro Paar und langen Kabelstrecken kann das in schlecht belüfteten Kabelschächten mit vielen eng gebündelten Kabeln zu echten Temperaturproblemen führen.
Die Norm IEC 60512-99-001 beschäftigt sich genau damit: Sie definiert, wie gebündelte PoE-Kabel Wärme abgeben und wann eine Derating-Tabelle für die maximale Kabellänge gilt.
Praxis-Konsequenzen:
- Bei PoE++ (802.3bt): Cat6a statt Cat5e bevorzugen – niedrigerer Widerstand, weniger Wärme, weniger Spannungsabfall
- Kabel im Schacht nicht extrem eng zusammenbinden – Luftzirkulation für Wärmeabgabe nötig
- Bei sehr langen Strecken (>70m) und hoher Leistung: Spannung am Gerät messen, nicht nur schätzen
13. PoE Troubleshooting – die Checkliste
Wenn ein PoE-Gerät keinen Strom bekommt oder sich merkwürdig verhält:
Erster Check – Port-Status im UniFi-Controller:
- [ ] Zeigt der Port „PoE aktiv”? Wenn nein → weiter unten
- [ ] Welchen Stromverbrauch zeigt der Port? (0 W = kein Gerät erkannt)
- [ ] Ist PoE am Port aktiviert? (Settings → Devices → Switch → Ports → PoE-Modus)
Kabel und Stecker:
- [ ] Kabel kürzer als 100m?
- [ ] Sind alle 4 Aderpaare korrekt belegt (kein billiges 4-adriges Kabel)?
- [ ] Stecker sauber gecrimpt? Schlechte Crimps erhöhen den Widerstand → PoE-Erkennung schlägt fehl
Leistungsbudget:
- [ ] Ist das PoE-Budget des Switches ausgeschöpft? (UniFi zeigt Gesamtverbrauch)
- [ ] Hat der Port die richtige PoE-Klasse eingestellt? (Auto oder manuell begrenzt?)
Gerät:
- [ ] Unterstützt das Gerät wirklich IEEE PoE (nicht nur Passive PoE)?
- [ ] Braucht das Gerät PoE+ oder PoE++, wird aber an einem PoE-Port betrieben?
- [ ] Funktioniert das Gerät mit einem direkt angeschlossenen PoE-Injector? → Ja = Switch-Problem, Nein = Geräteproblem
Schnelltest:
Im UniFi-Controller:
Devices → Switch → Port auswählen → "Power Cycle PoE"
Oder per SSH auf dem Switch (USW):
swctrl poe show # Zeigt PoE-Status aller Ports
swctrl poe show port X # Details für Port X
14. Zusammenfassung: PoE auf einen Blick
| Merkmal | PoE (802.3af) | PoE+ (802.3at) | PoE++ (802.3bt) |
|---|---|---|---|
| Jahr | 2003 | 2009 | 2018 |
| Max. Leistung (Gerät) | 12,95 W | 25,5 W | 51 / 71,3 W |
| Genutzte Paare | 2 (Mode A oder B) | 2 (Mode A oder B) | 4 (alle Paare) |
| Typische Geräte | VoIP, einfache Kameras | Access Points, PTZ-Kameras | High-End APs, Thin Clients |
| UniFi-Relevanz | U6 Lite, Kameras | U6 Pro, U6 Mesh | U7 Pro, U7 Pro Max |
